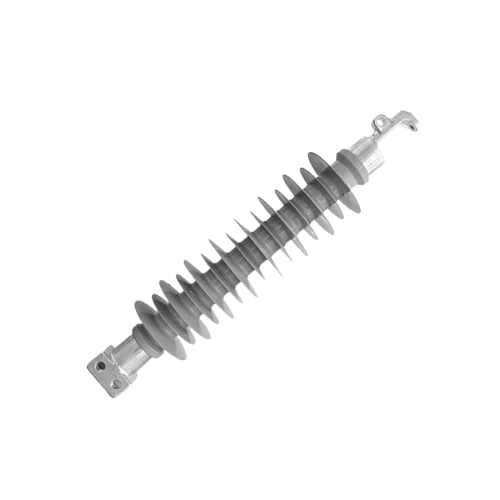

FZSW-69/22.2 Izolator de stâlp de linie orizontală

1. Izolatorii polimerici sunt fabricați din tije de miez epoxidice din fibră de sticlă, fuste de umbrelă din cauciuc siliconic și fitinguri metalice.
2. Fusta umbrelă din cauciuc siliconic folosește tehnologia de compresie integrală, abordând problema critică a defecțiunii electrice a interfeței care afectează fiabilitatea izolatoarelor compozite.
3. Conexiunea dintre tija din fibră de sticlă și componentele metalice utilizează tehnologia de sudare sub presiune avansată la nivel internațional, însoțită de un sistem de testare cu ultrasunete complet automat. Acest lucru asigură rezistență ridicată, aspect atractiv, dimensiune compactă, greutate redusă și rezistență la coroziune datorită fitingurilor din metal galvanizat. Este interschimbabil cu izolatori din porțelan.
4. Produsul are o structură fiabilă, care nu deteriorează tija miezului, valorificând pe deplin rezistența sa mecanică.
5. Dimensiunile pot fi personalizate în funcție de cerințele clientului.

Izolator de stâlp de linie orizontală

FZSW-69/22.2

horizontal line post insulator

1. Sunt disponibile culori personalizabile.
2. Datele electrice prezentate mai jos sunt aplicabile izolatoarelor de stâlp de linie compozit fără inele corona și instalate vertical la 220kV. Wuhan Line Power recomandă instalarea de inele corona pentru tensiuni de 220 kV și mai mult.
3. Sunt disponibile alte lungimi de secțiune și distanțe de curgere. Pentru detalii, vă rugăm să contactați departamentul nostru de vânzări.
4. Toate dimensiunile, toleranțele și testele se încadrează în intervalul permis al standardelor IEC sau ANSI.
5. Toate dimensiunile sunt exprimate în milimetri (mm). Vă rugăm să specificați dacă sunt necesare măsurători în inci și lire sterline.
6. Putem personaliza modelele în funcție de cerințele utilizatorului final.

Wuhan Line Power este specializată în producția de izolatori compozit pentru liniile de transmisie, constând dintr-o structură crucială compusă dintr-o carcasă de umbrelă, miez de fibră de sticlă epoxidica și fitinguri metalice. Suprafața îmbinării terminalelor este acoperită cu un strat de galvanizare (zincare la cald) pentru a preveni coroziunea.

Nu.	Descriere	Evaluat Voltaj (kV)	Sarcina mecanică de încovoiere specificată (kN)	Înălțimea secțiunii H (mm)	Distanța minimă de arc H (mm)	Distanța minimă de curgere L (mm)	Tensiune de rezistență la impuls fulger Mai mare sau egală cu (kV)	Frecvența puterii Tensiune de rezistență Mai mare sau egală cu (kV)
1	FZSW-66/16	66	16	770±1	636	1813	325	130
2	FZSW1-110/10	110	10	1220±2.7	1084	3150	450	185
3	FZSW2-138/10	138	10	1200±2	1064	3150	450	185
4	FZSW1-110/20	110	20	1220±2.7	1044	3150	450	185
5	FZSW2-138/20	138	20	1200±2	1024	3150	450	185
6	FZSW - 252/20 (Componente superioare și inferioare)	252	20	2300±3.8	2007	6300	950	395

Avantajele produselor

Dimensiune compactă și ușoară (1/7~1/10 din greutatea izolatoarelor din porțelan la aceeași tensiune), cu o fustă umbrelă rezistentă, care nu este predispusă la rupere. Acest lucru face transportul și instalarea convenabile și rentabile.
Rezistență mecanică ridicată. Rezistența mare la tracțiune a tijei armate cu fibră de sticlă, fiind de 5-10 ori mai mare decât a materialelor ceramice, cuplată cu o secțiune transversală mai mică a materialului de miez, are ca rezultat un produs cu volum, greutate reduse și rezistență la tracțiune crescută. Acest lucru îl face potrivit pentru fabricarea de izolatori de tone mari care depășesc 300 KN.
Rezistență excelentă la poluare și rezistență la îmbătrânire. Fusta umbrelă, realizată cu matrițe de injecție din cauciuc siliconic, prezintă o bună hidrofobicitate și migrare, oferind izolatorului o tensiune mare de poluare și o rezistență excelentă la coroziune electrică.
Instalare și întreținere convenabile, reducând semnificativ pierderile de curent și costurile de întreținere suportate din cauza intensității muncii manuale.
Procese de producție simple și timpi scurti de livrare.
